2. Монтаж и установка антенны

Соберите антенну согласно инструкции по сборке. Жестко закрепите опору в выбранной точке. При установке на балконе или лоджии загородку сверлят насквозь и прикрепляют опору обычными длинными болтами большого диаметра. При установке на стене в ней сверлят отверстия и используют саморасклинивающиеся анкерные болты.

При сборке антенны особое внимание нужно уделить тому, чтобы не повредить параболическое зеркало. Отклонения от формы даже в несколько миллиметров приводят к заметному падению уровня сигнала и ухудшению изображения. Важно также установить срез облучателя конвертера точно в фокусе антенны. Положение конвертера обычно задается конструкцией держателя, но допускает люфт в несколько сантиметров. Точное положение конвертера можно определить экспериментально путем перемещения его в держателе с одновременной оценкой качества картинки на экране. Это, конечно, возможно, если конвертер будет доступен после установки антенны на место, а не “повиснет” в воздухе в полутора метрах от стены, загородившись от вас зеркалом антенны. В этом случае можно предложить два способа. Вы можете узнать точное положение конвертера у продавца вашей системы, а можете провести “тренировочную” установку в доступном месте и, определив точное положение конвертера, переставить антенну на окончательно выбранное место.

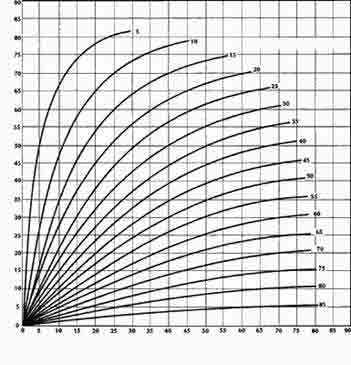

Иногда значение имеет не только точная установка конвертера в фокусе антенны, но и правильное положение относительно оси вращения конвертера. Обычно каждый конвертер (имеются в виду конвертеры, монолитно объединенные с поляризатором и облучателем, которые используются для установки антенны на один спутник) имеет метку “верх”, которая связана с положением встроенного поляризатора (соответствует вертикальной поляризации). Однако точно вверх эта метка должна смотреть только на географической долготе спутника. Если вы устанавливаете антенну западнее или восточнее, чем расположен спутник, то конвертер нужно повернуть в держателе вокруг своей оси. Углы поворота конвертера в зависимости от географической широты и разницы между долготой места установки и спутника приведены на графике.

Из графика легко понять, что эффект тем заметнее, чем южнее (ближе к экватору) вы находитесь и чем дальше от вас (ниже над горизонтом) находится спутник. Заметим, что для многих современных мощных спутников, расположенных не слишком низко над горизонтом, этим эффектом можно пренебречь из-за запаса по мощности их сигнала. Однако, если вы “ловите” сигналы на пределе возможностей вашей приемной системы, то правильный угол поворота конвертера может дать существенный вклад в улучшение качества изображения.

Не имеет значения это правило для конвертеров, предназначенных для приема спутниковых сигналов с круговой поляризацией, например для популярного пакета программ НТВ-Плюс. На таких конвертерах метка отсутствует, и устанавливать их можно любым удобным способом.
