4. Подключение аппаратуры

Конвертер соединяется с ресивером коаксиальным кабелем. Обращаем ваше внимание, что кусок кабеля сразу нужно отмерять с учетом окончательного пути его прокладки с запасом на все изгибы и повороты и возможные перемещения телевизора внутри ваших комнат. Для подключения кабеля к разъему используются так называемые F-коннекторы, которые надеваются на кабель без пайки.

Для настройки вам нужно иметь возможность одновременно перемещать антенну в вертикальном и горизонтальном направлении и видеть экран телевизора. Поэтому подключение аппаратуры нужно производить рядом с антенной. Если, например, вы устанавливаете антенну на крыше дома, то это означает, что вам придется вытащить ресивер и телевизор на крышу и подвести к ним сетевое питание.

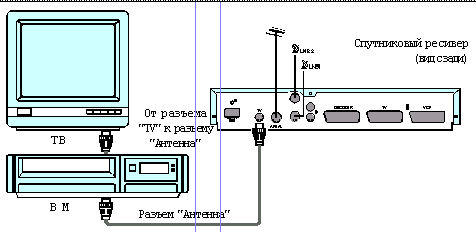

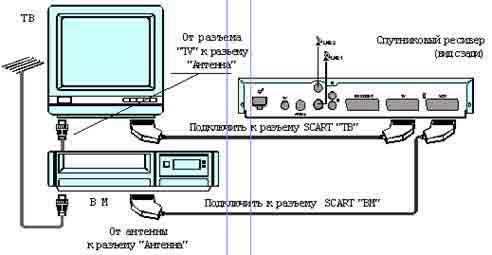

Ниже приведены два способа соединения ресивера с остальной аппаратурой вашей приемной установки. Более предпочтительным считается способ подключения “по низкой частоте” с помощью СКАРТ-разъемов или RCA- кабелей. Но если на вашей аппаратуре нет СКАРТов, то подключение “по высокой частоте” также является вполне работоспособным. Подключение “по высокой частоте” используется и в случае разведения сигнала на два или несколько телевизоров. На рисунке приведены способы окончательного соединения частей вашей телевизионной установки после окончания монтажа и настройки. В случае подключения “по высокой частоте” на телевизоре нужно выбрать соответствующий установке ресивера дециметровый канал. При подключении “по низкой частоте” выберите на телевизоре режим AV (audio-video).

После этого нужно выставить в ресивере следующие параметры, которые уже могут находится в памяти ресивера: название спутника, частоту гетеродина конвертера (обычно указана на конвертере). Далее нужно выставить частоту, скорость цифрового потока SR (symbol rate) и параметр FEC, характеризующий уровень коррекции ошибок в цифровом потоке для одного из каналов со спутника, на который вы настраиваетесь. Для определения частоты воспользуйтесь соответствующей таблицей, которую можно взять в Интернете (например на сайте www.lyngsat.com) или из журнала "Теле-Спутник".
